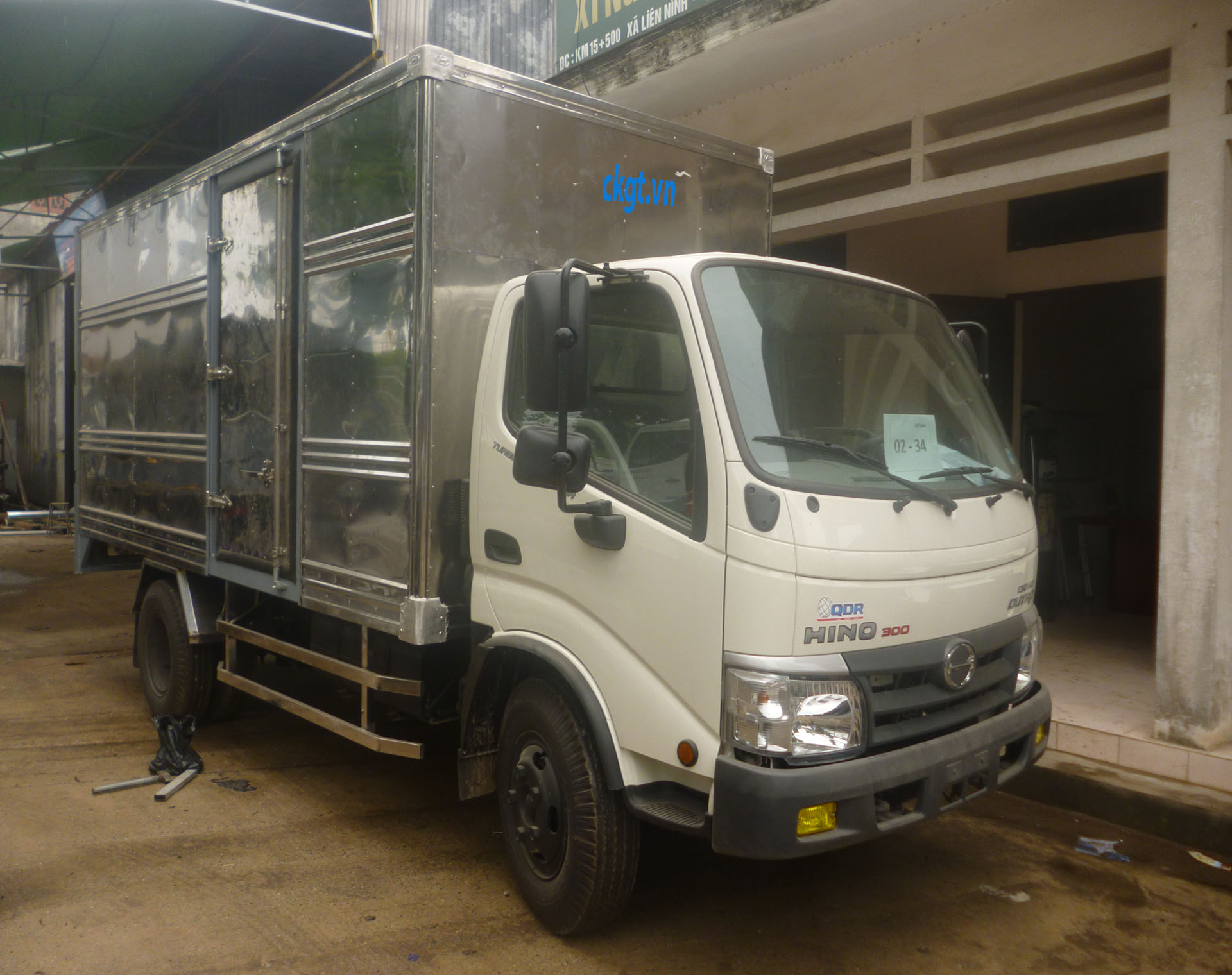

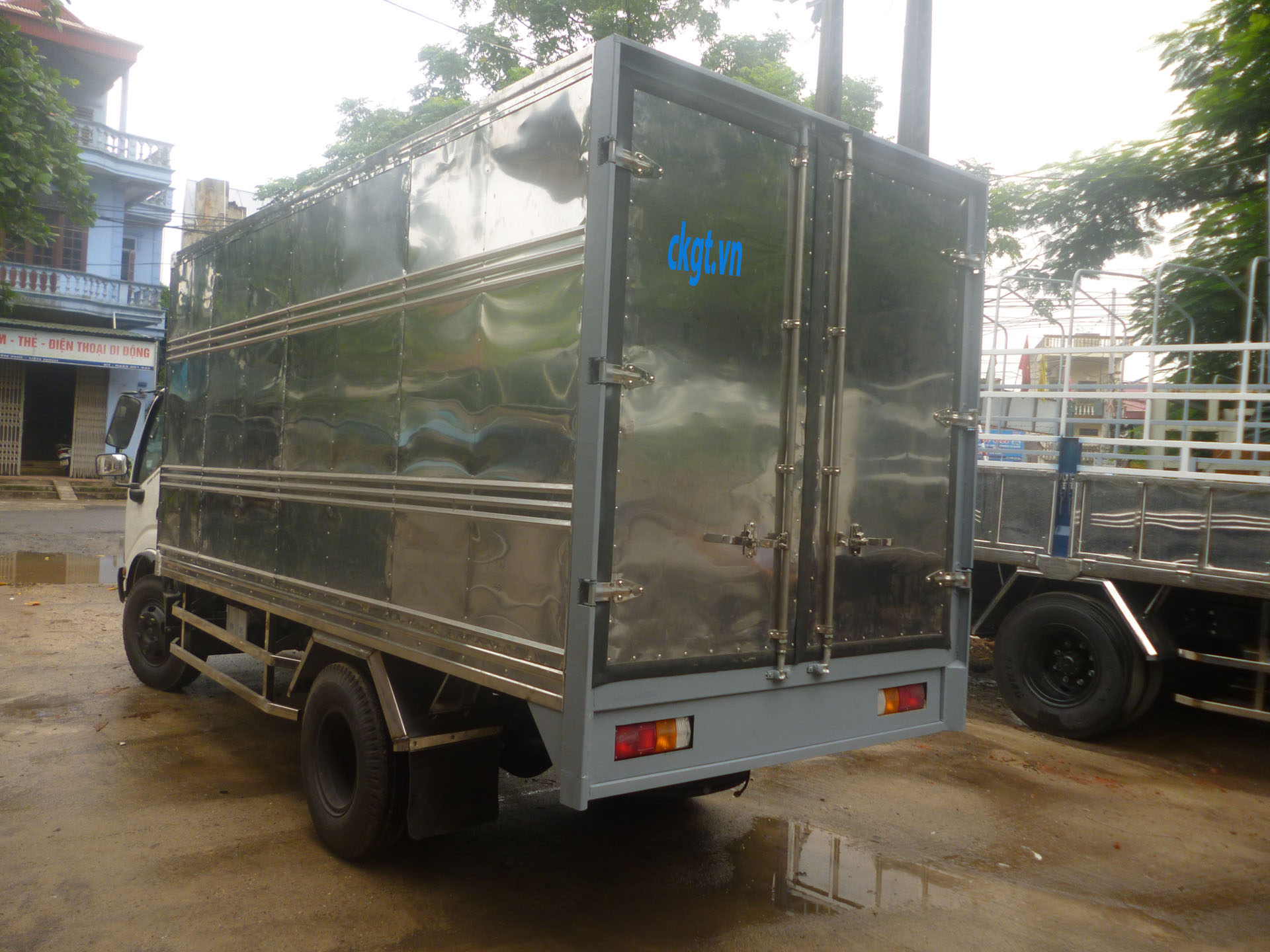

Ô tô tải HINO WU342L thùng kín 5 tấn

1

Thông tin chung

1.1

Loại phương tiện

Ô tô tải (thùng kín)

1.2

Nhãn hiệu, số loại của phương tiện

HINO WU342L -NKMTJD3/CKGT-TK

1.3

Công thức bánh xe

4x2

2

Thông số về kích thước

2.1

Kích thước bao: DxRxC (mm)

6190x1950x2950

2.2

Chiều dài cơ sở (mm)

3380

2.3

Khoảng  sáng gầm xe (mm)

200

2.4

Chiều rộng cabin (mm)

1810

2.5

Chiều rộng thùng hàng (mm)

1950

3

Thông số về khối lượng

3.1

Khối lượng bản thân (kg)

3155

3.2

Khối lượng hàng chuyên chở cho phép tham gia giao thông không phải xin phép

4900

3.3

Số người cho phép chở (người)

03

3.4

Khối lượng toàn bộ cho phép tham gia giao thông không phải xin phép (kg)

8250

4

Thông số về tính năng chuyển động

4.1

Tốc độ cực đại của xe (km/h)

80,19

4.2

Độ dốc lớn nhất xe vượt được (%)

32,7

4.3

Bán kính quay vòng theo vết bánh xe trước phía ngoài (m)

6,7

5

Động cơ

5.1

Tên nhà sản xuất và kiểu loại

HINO W04D-TR

5.2

Loại nhiên liệu, số kỳ, số xi lanh, cách bố trí xi lanh, phương thức làm mát

Diesel, 4 kỳ, 4 xi lanh thẳng hàng, làm mát bằng nước, tăng áp

5.3

Dung tích xi lanh (cm³)

4009

5.4

Công suất cực đại (kW/v/ph)

92 / 2700

5.5

Mô men xoắn cực đại(Nm/v/ph)

363/1800

5.6

Vị trí bố trí động cơ trên khung xe

Phía trước xe

6

Hệ thống truyền lực

6.1

Li hợp

01 đĩa ma sát khô, dẫn động thủy lực

6.2

Hộp số chính

Hộp số cơ khí 5 số tiến 1 số lùi

6.2.1

Tỉ số truyền hộp số(i_hi)

i_h1 = 4,981; i_h2 = 2,911; i_h3 = 1,556; i_h4 = 1,000; i_h5 = 0,738; i_r= 4,625.

6.3

Trục các đăng (trục truyền động)

Loại hai trục, có ổ đỡ trung gian

6.4

Cầu xe 2 chủ động

Cầu sau chủ động:  i₀= 6,428

6.5

Vành bánh xe và lốp trên từng trục

6.5.1

Trục trước (số lượng, cỡ lốp,tải trọng lớn nhất).

02/7.50-16-14PR/1550kg

6.5.2

Trục sau (số lượng, cỡ lốp,tải trọng lớn nhất).

04/7.50-16-14PR/1450kg

7

Hệ thống treo

7.1

Treo trước

Phụ thuộc, nhíp lá nửa e líp

Giảm chấn: Ống thủy lực

7.2

Treo sau

Phụ thuộc, nhíp lá nửa e líp

Giảm chấn: Ống thủy lực

8

Hệ thống phanh

8.1

Phanh chính

Tang trống

Dẫn động thủy lực, trợ lực chân không

8.2

Phanh dừng

Tang trống, tác động lên trục thứ cấp hộp số; dẫn động cơ khí

9

Hệ thống điện

9.1

Điện áp định mức

24 V

9.2

Ắc quy

12V / 60Ah x02

9.3

Máy phát

24V/ 50A

9.4

Hệ thống chiếu sáng, tín hiệu

9.4.1

Cụm đèn trước

Được giữ nguyên xe cơ sở

9.4.2

Cụm đèn sau

Gồm: 02 đèn báo rẽ, 02 đèn phanh + đèn kích thước, 02 đèn lùi, 01 đèn soi biển số, 02 tấm phản quang, 04 đèn cảnh báo nguy hiểm

10

Hệ thống lái

10.1

Kiểu loại

Trục vít - ê cu bi

10.2

Dẫn động cơ cấu lái

Cơ khí, có trợ lực thủy lực

10.3

Tỷ số truyền

22,8

11

Ca bin :  Kết cấu thép hoàn toàn có thể lật về phía trước

12

Thùng xe

12.1

Kiểu loại

Thùng kín

12.2

Kích thước lòng thùng hàng (mm)

4400x1830x1850
