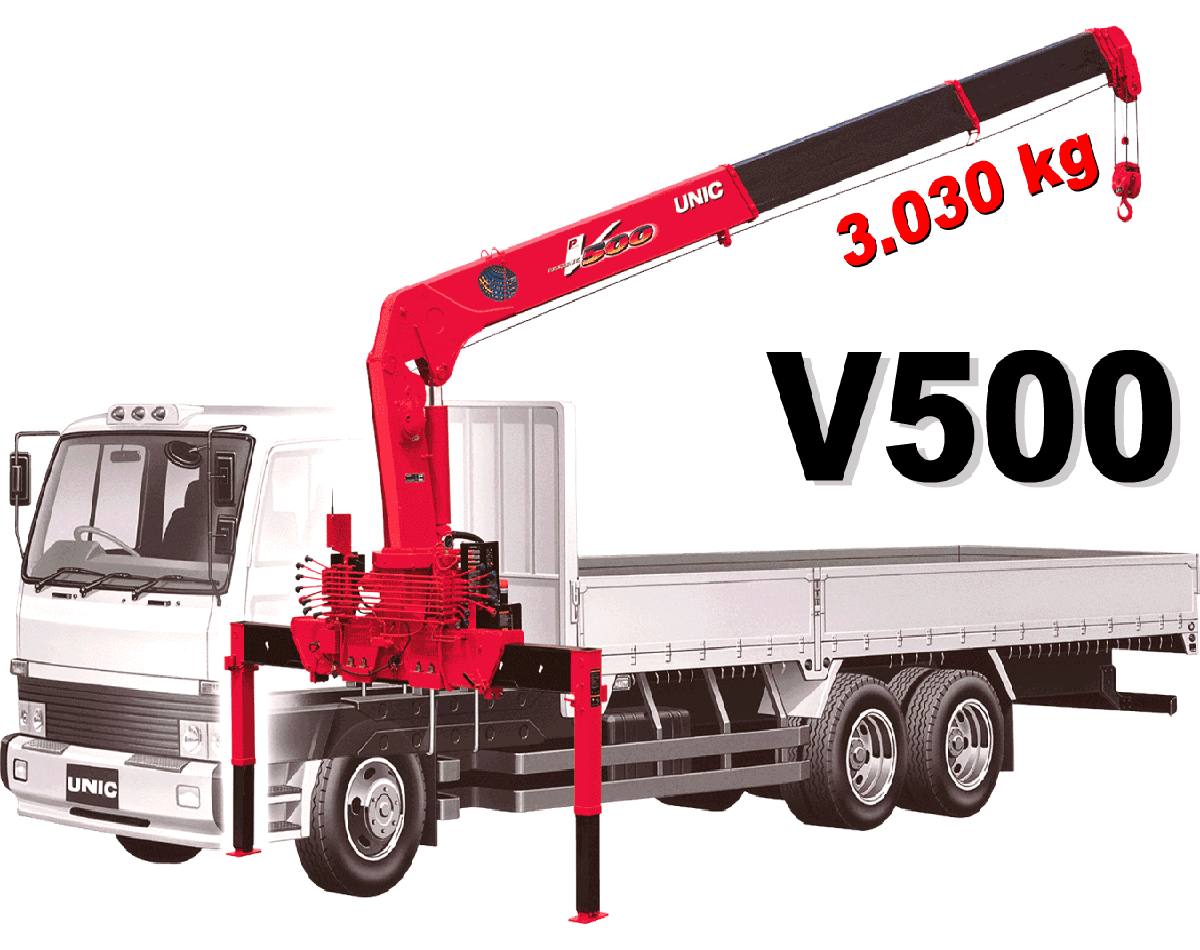

Cần cẩu UNIC UR-V500 (3.030 kg) Series

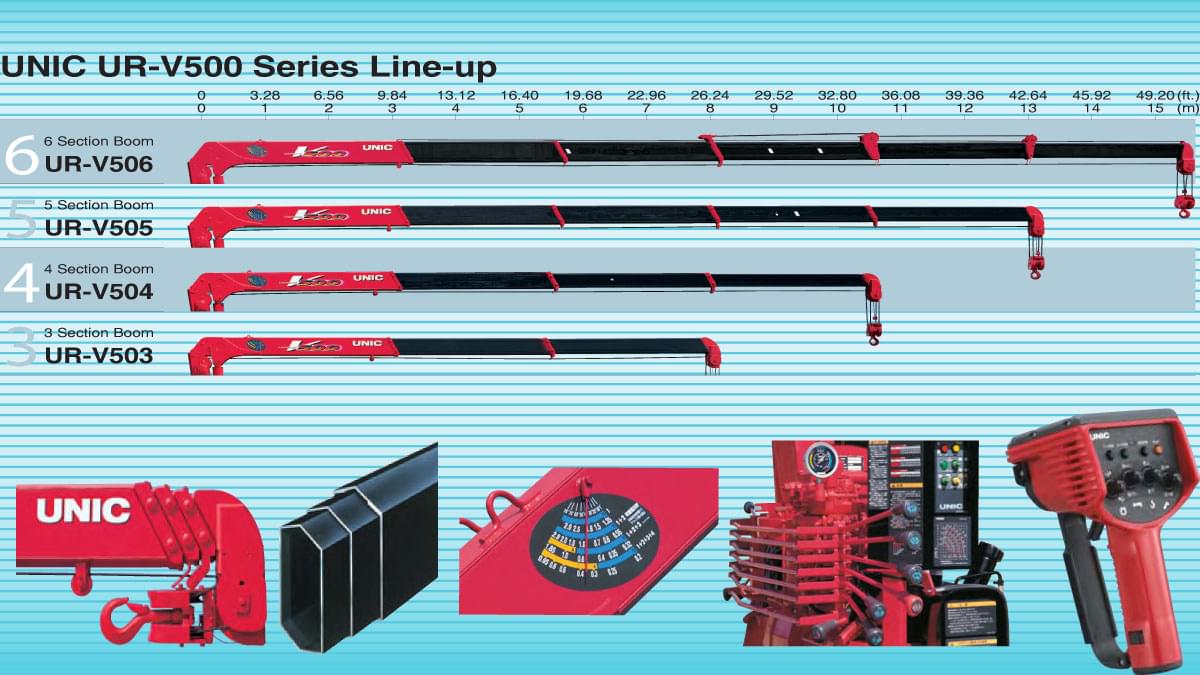

MODEL

UR-V503(3 đoạn)

UR-V504(4 đoạn)

UR-V505(5 đoạn)

UR-V506(6 đoạn)

Xe cơ cở

Dành cho xe tải nặng, có tổng tải trọng từ 12 ~ 16 tấn

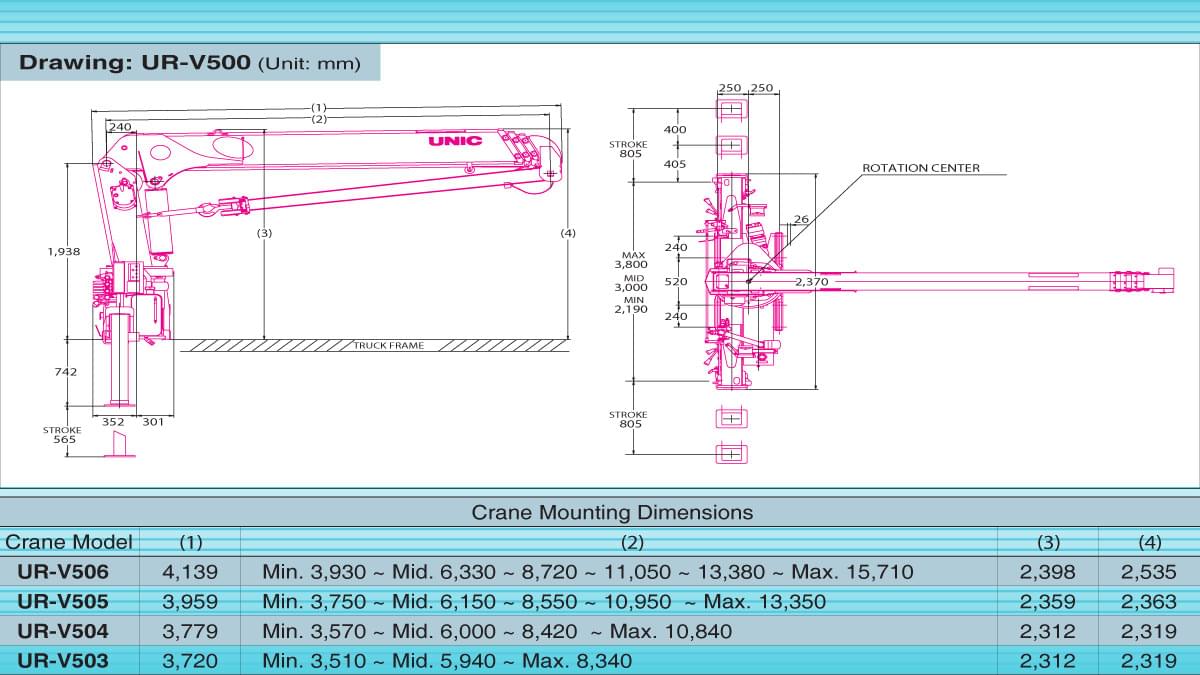

Kích thước

• Số đoạn : 03
• Chiều cao móc tối đa : 10,1 m
• Bán kính làm việc : 0,69 ~ 8,13 m
• Chiều dài cần : 3,54 ~ 8,37 m

- Số đoạn : 03
- Chiều cao móc tối đa : 10,2 m
- Bán kính làm việc : 0,66 ~ 8,10 m
- Chiều dài cần : 3,51 ~ 8,34 m

- Số đoạn : 04
- Chiều cao móc tối đa : 12,7 m
- Bán kính làm việc : 0,67 ~ 10,6 m
- Chiều dài cần : 3,57 ~ 10,84 m

- Số đoạn : 05
- Chiều cao móc tối đa : 15,1 m
- Bán kính làm việc : 0,70 ~ 13,12 m
- Chiều dài cần : 3,75 ~ 13,35 m

- Số đoạn : 06
- Chiều cao móc tối đa : 17,3 m
- Bán kính làm việc : 0,73 ~ 15,47 m
- Chiều dài cần : 3,93 ~ 15,71 m

Trọng lượng

1450 kg

1575 kg

1695 kg

1855 kg

Màu sắc

Đỏ

Hệ thống chuyên dùng

Trang thiết bị an toàn:

- Van giảm áp mạch dầu thủy lực
- Van đối trọng xy lanh nâng hạ cần cẩu và thu vào/giãn ra cần cẩu
- Van kiểm tra điều khiển bằng dẫn hướng cho xy-lanh chân chống thẳng đứng
- Chỉ báo góc cần cẩu có chỉ báo tải
- Then cài an toàn cho móc
- Hãm tời bằng cơ tự động
- Đồng hồ báo tải
- Còi báo động quấn cáp quá căng

Trang thiết bị tùy chọn

- Hệ thống gập móc cần tự động


Phương thức vận hành

Vận hành bằng thủy lực

Lưu ý

- Mở rộng hết mức tất cả chân chống, khi xe cân bằng trên bề mặt vững chắc, ngang bằng.
- Tải trọng định mức được thể hiện trong biểu đồ dựa vào lực bền cẩu chứ không vào độ ổn định.
- Tải trọng định mức được thể hiện phải giảm tương ứng tải trọng xe, tình trạng có tải của xe tải, vị trí lắp đặt cẩu, gió, tình trạng mặt đất và tốc độ vận hành.
- Khối lượng của móc (30kg), các dây treo và bất cứ phụ kiện nào lắp vào cần cẩu hoặc phần chịu tải phải được trừ đi khỏi các tải trọng định mức nêu trên trong biểu đồ.
- Theo đúng chính sách của chúng tôi, không ngừng cải tiến sản phẩm, mọi đặc tính kỹ thuật có thể thay đổi mà không cần báo trước.
