Mô phỏng 3D ô tô phân tích kiểm tra nhanh thực phẩm

Xe chuyên dụng phân tích, kiểm tra nhanh thực phẩm là một chiếc xe thuộc dòng FORD TRANSIT , bên ngoài có dòng chữ màu xanh “Xe kiểm nghiệm an toàn thực phẩm” chạy dọc thân xe. Bên trong được trang bị đầy đủ các thiết bị phục vụ kiểm nghiệm nhanh như: Tủ mát đựng mẫu, máy xay mẫu thực phẩm, máy lắc, máy ly tâm, lồng hấp, lò sấy, cân điện tử, cốc thí nghiệm, kit thử, bồn rửa…

1. Mô phỏng 3D ô tô cơ sở FORD TRANSIT

Hình ảnh 3D xe cơ sở FORD TRANSITđược xây đựng trên phần mềm CATIA V5R21, sau khi được vẽ phác các chi tiết trên môi trường 2D sẽ được chuyển sang môi trường 3D để gọt dũa thành hình và chuyển sang môi trường lắp ghép để lắp ghép các chi tiết này với nhau. Sau khi lắp ghép các chi tiết ta sẽ có được hình ảnh 3D của lớp vỏ bên ngoài xe FORD TRANSIT.

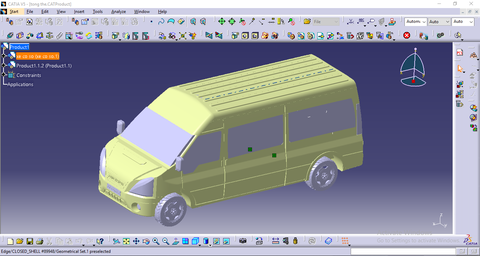

Hình 1: Mô phỏng 3D ô tô cơ sở FORD TRANSIT

2. Mô phỏng các cụm chi tiết

2.1. Mô phỏng 3D các bàn xét nghiệm

Bàn xét nghiệm lớn có 5 ngăn được xây dụng trên phần mềm CATIA V5R21 trong môi trường PART DESIGN.

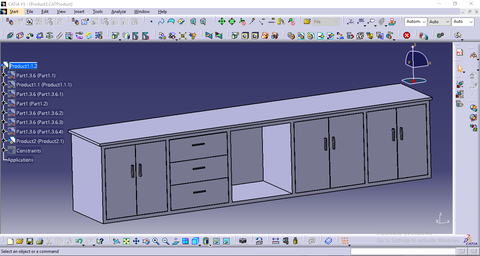

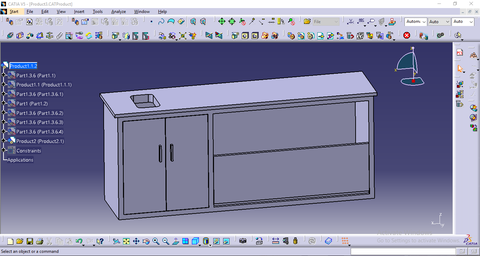

Hình 2: Bàn xét nghiệm lớn

Bàn xét nghiệm nhỏ có 2 ngăn:

Hình 3: Bàn xét nghiệm nhỏ

2.2. Mô phỏng 3D các chi tiết

Tất cả các chi tiết, thiết bị bao gồm: máy phát, tủ lạnh, bộ lưu điện, ắc quy, bình cứu hỏa, ổ điện, bồn nước,....

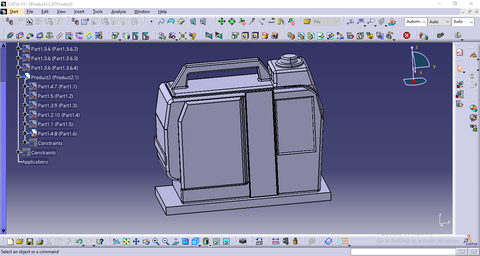

Hình 4: Máy phát

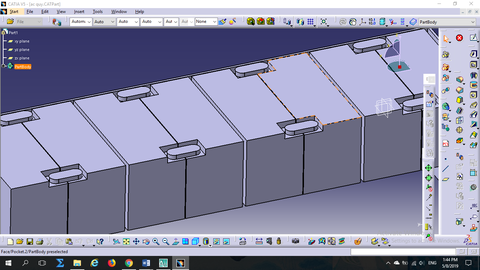

Hình 5: Ắc quy

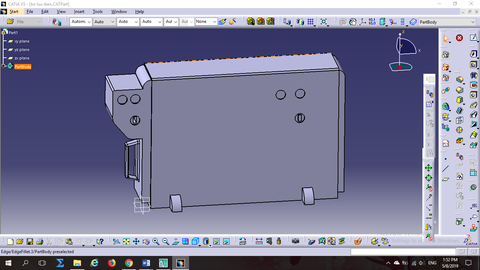

Hình 6: Bộ lưu điện

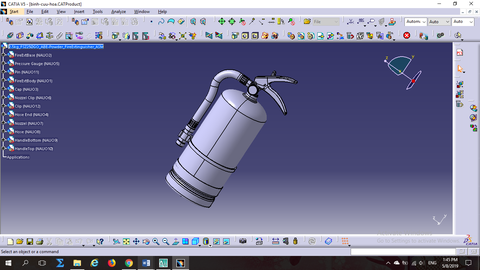

Hình 7: Bình cứu hỏa

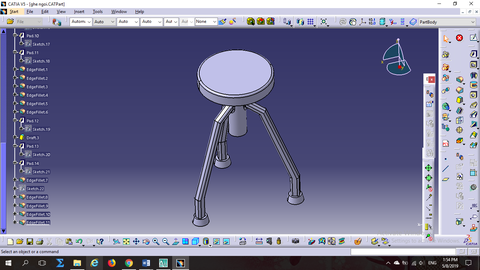

Hình 8: Ghế ngồi

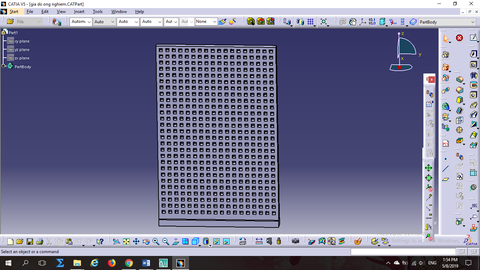

Hình 9: Giá phơi ống nghiệm

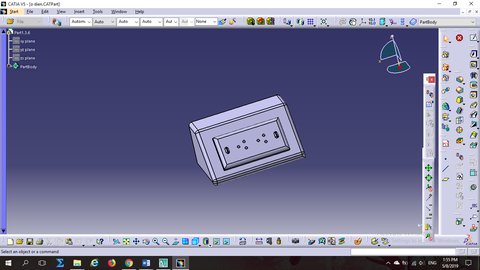

Hình 10: Ổ điện

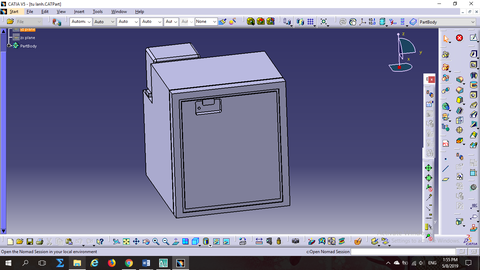

Hình 11: Tủ lạnh

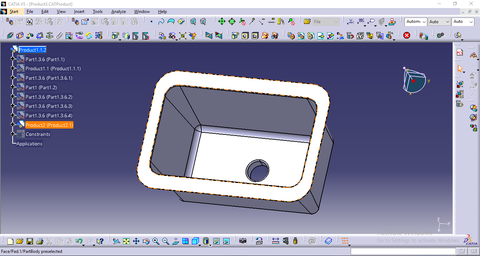

Hình 12: Bồn rửa

3. Mô phỏng lắp ráp 3D ô tô phân tích kiểm tra nhanh thực phẩm

Sau khi mô phỏng 3D các chi tiết thiết bị ta tiến hành mô phỏng vị trí lắp đặt của chúng lên trên xe bằng phần mềm CATIA trong môi trường ASEMBLY DESIGN.

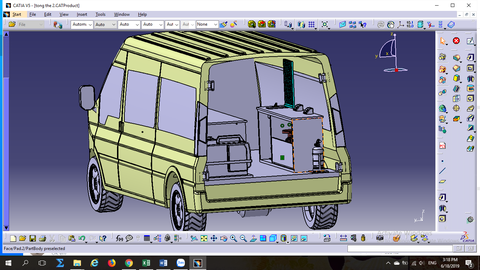

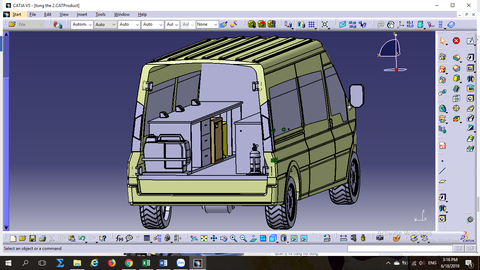

Hình 13: Bố trí trang thiết bị trên xe
